LWGY液体涡轮流量计安装方式
作者:常州鑫旺仪表有限公司 2025-08-03

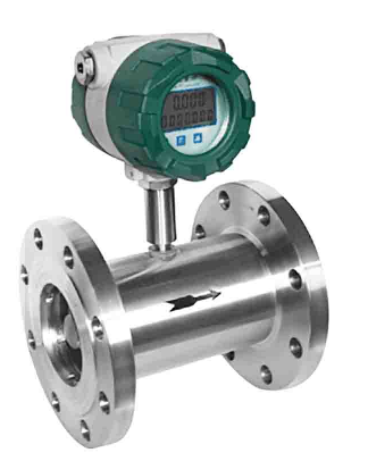

LWGY液体涡轮流量计安装方式

一、安装方向要求

水平安装‌：必须水平安装，禁止垂直安装。

流向标识‌：需严格按箭头方向（从左向右或从右向左）安装，表头可旋转调整显示方向。

二、管道位置与直管段

安装位置‌：

优先选择管道最低处或垂直向上位置，确保满管运行。

禁止安装在管道最高处或向下倾斜段。

直管段要求‌：

上游预留10D（管径），下游预留5D直管段（如DN15需上游150mm，下游75mm）。

若安装在弯头或阀门附近，需加大距离（弯头前20D，半开阀门前50D）。

三、接线与维护

接线‌：

三线制：红线接24V+，蓝线接0V，黄线接脉冲信号。

维护‌：

定期使用专用润滑油维护（通过顶部油杯加注）。

四、特殊场景处理

连续运行系统‌：需加装旁通管和截止阀。

防爆要求‌：选择防爆型并确保电缆密封。

五、错误安装示例

垂直安装、反向箭头或安装在管道最高处均会导致测量误差。
