lugb涡街流量计接线图
作者:常州鑫旺仪表有限公司 2025-08-03

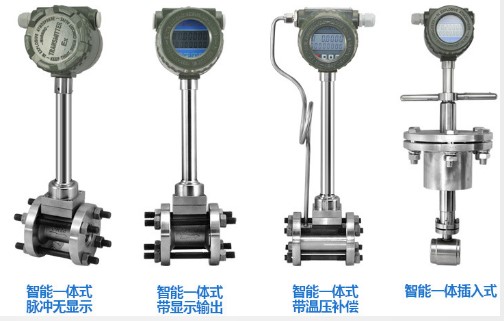

LUGB涡街流量计接线图详解

一、基本接线类型

二线制4~20mA输出‌

电源24V+与电流输出I+短接,共用两芯屏蔽线(RVVP2*0.75mm)连接到积算仪或PLC。

屏蔽层需可靠接地(接放大器盒内接地螺丝)。


三线制脉冲信号输出‌


电源+24V、0V接地线及脉冲信号线需通过三芯屏蔽电缆(RVVP3*0.75mm)连接。

脉冲端接至流量积算仪的频率信号输入端口。


RS-485通讯接口‌


需四线制连接:+24V、0V及A/B通讯线,使用四芯屏蔽电缆。

通讯线需与强电线路隔离(间距≥50cm)。

二、接线注意事项

电源要求‌:DC24V供电,波动范围±10%。

线缆防护‌:

屏蔽层单端接地,避免多点接地引入干扰。

电缆单独穿金属管,不与电力线平行敷设。

防爆场所‌:需符合防爆电缆密封要求。

三、典型接线示意图


(此处应插入LUGB涡街流量计实物接线图,包含端子排标注及线缆走向)。


四、故障排查

无信号输出‌:检查电源极性、接线端子是否松动。

信号波动大‌:确认屏蔽层接地良好,远离变频器等干扰源。
