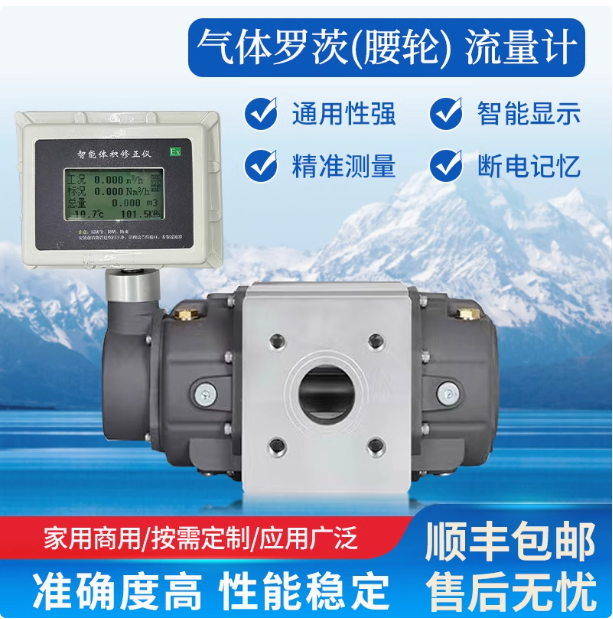

LLQ-40气体罗茨腰轮流量计是一种广泛应用于工业气体计量领域的高精度容积式流量仪表，尤其适合天然气、煤气、压缩空气等气体的贸易结算和过程控制。以下从原理、优势、应用场景、选型要点及技术参数等角度展开分析： 一、核心原理与结构设计   1. 工作原理     基于容积式测量原理，通过两个相互啮合的“8字形”罗茨转子在气体推动下旋转，每转一周排出固定体积的气体。转子的转数与气体流量成正比，通过传感器检测旋转频率即可计算累计流量和瞬时流量。   2. 核心结构     - 转子组件：高精度加工的合金钢或铝制转子，表面硬化处理以降低磨损。     - 计量腔体：严格密封的腔体设计，确保无泄漏。     - 温度/压力补偿模块（可选）：集成温压传感器，自动修正工况体积至标况体积（如Nm³）。   二、显著优势与适用场景   1. 核心优势     - 高精度：典型精度±1.0%，贸易级仪表可达±0.5%。     - 宽量程比：通常1:10~1:30，适应流量波动大的场景。     - 低始动流量：可检测微小流量（如0.1m³/h），适合低流速气体计量。     - 抗震性强：无电子直触部件，抗管道振动性能优于涡街流量计。   2. 典型应用行业     - 能源领域：天然气门站计量、LNG加气站、城市燃气输配。     - 工业流程：化工厂反应气体配比、钢铁厂高炉煤气回收。     - 环保监测：沼气发电计量、碳排放气体流量统计。   三、选型关键参数与注意事项   1. 介质特性适配     - 清洁度要求：若气体含粉尘或液滴，需加装过滤器（如天然气中的杂质过滤）。     - 腐蚀性气体：可选不锈钢或特殊涂层转子（如H₂S含量高的煤气）。   2. 流量范围匹配     | 口径（DN） | 最小流量（m³/h） | 最大流量（m³/h） |     |------------|------------------|------------------|     | 50         | 5                | 250              |     | 100        | 20               | 1000             |     | 200        | 100              | 4000             |   3. 压力与温度限制     - 标准耐压：1.6MPa（可定制至4.0MPa）。     - 温度范围：-30℃~+80℃（高温型可达+120℃）。   4. 附加功能选择     - 智能通讯：支持Modbus、HART协议，兼容工业物联网（IIoT）系统。     - 防爆认证：Ex dⅡCT6，用于化工、矿井等危险区域。   四、与涡街流量计的对比   | 对比项       | 罗茨流量计                | 涡街流量计                |   |------------------|-------------------------------|-------------------------------|   | 测量原理     | 容积式                        | 速度式（卡门涡街）            |   | 适用介质     | 中低流速、高粘度气体          | 大流量、低粘度气体/蒸汽       |   | 压力损失     | 较高（需考虑管道压降）        | 较低                          |   | 维护需求     | 定期润滑转子轴承              | 无活动部件，免维护            |   五、维护与校准建议   1. 周期性维护     - 每6个月检查转子磨损情况，清洁过滤器。     - 每2年对轴承进行润滑（食品级润滑脂）。   2. 校准要求     - 贸易结算用仪表需每年进行实流标定（如钟罩式气体流量标准装置）。     - 现场校准可采用超声波比对法，误差超过±1.5%时需返厂调整。   总结   气体罗茨流量计凭借其高精度、宽量程和强环境适应性，成为工业气体计量的首选设备之一。在选型时需重点关注介质清洁度、流量范围匹配及智能化需求，同时结合现场工况选择是否需要温压补偿或防爆设计。对于高含杂质的煤气或微小流量场景，其性能显著优于涡街流量计，但需承担更高的维护成本。
