UHZ带报警开关磁翻板液位计
  • UHZ带报警开关磁翻板液位计
UHZ带报警开关磁翻板液位计
价格 :
  • 品牌 : 鑫旺牌
  • 简介 : UHZ带报警开关磁翻板液位计是本厂引进、吸收国外同类产品,并加以吸收、消化、提高,按原化学工业部颁布的磁性液位计标准HG/T21584-95研制生产的产品。可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以
数量:



  • 产品介绍
  • 产品留言
产品概述
XW-UHZ带报警开关磁翻板液位计是本厂引进、吸收国外同类产品,并加以吸收、消化、提高,按原化学工业部颁布的磁性液位计标准HG/T21584-95研制生产的产品。可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封、记泄露和适应高、高温、腐蚀性条件下的液位测量,具有可靠的安全性,它弥补了玻璃板(管)液位指示下清晰、易破碎的不足、不受高、低温度剧变的影响,不需多组液位的组合。全过程测量无盲区,显示醒目,读数直观,且测量范围大。特别是现场指示部分,由于不与液体介质直接接触,所以对高温、高压、高粘度、有毒、有害、强腐蚀性介质,更显其优越性。因此,它比传统的玻璃管,板式液位计具有更高的可靠性、安全性、先进性、实用性。

带报警开关磁翻板液位计是在液位范围内设定一个上限值和下限值。比如测量范围是0-10m,那么当上限值设定为10m,下限值设定为1m的时候,则当液位达到上限高度或者下降到下限高度时,就会报警。因此带上下限磁翻板液位计又叫高低位报警磁翻板液位计.
产品特点
1.结构简单 安装方便
2.检测功能齐全
3.测量范围大
4.指示新颖 读数直观
5.耐腐蚀 防爆

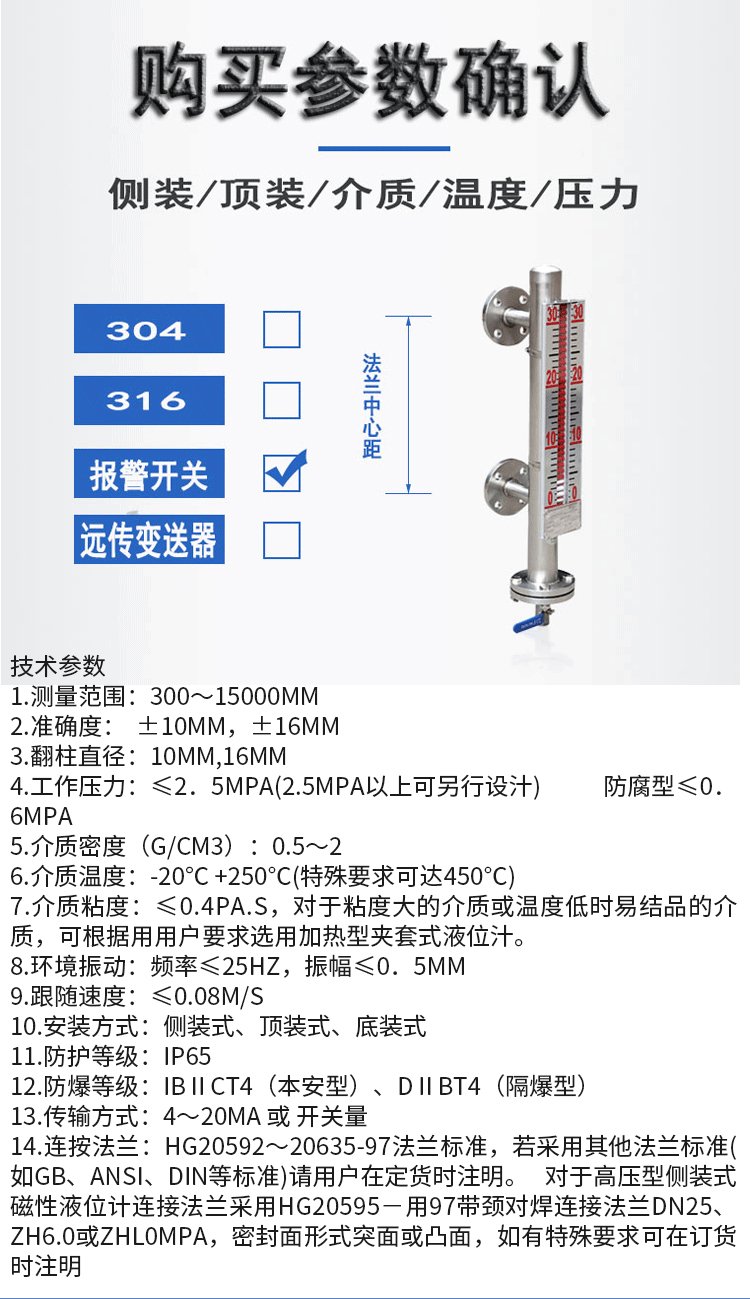

产品主要技术参数

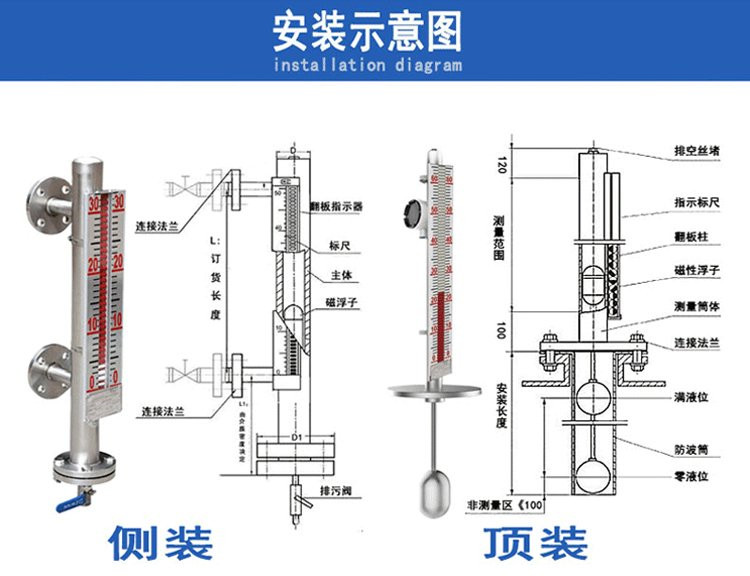

安装形式内容侧装式顶装式








安装间距
不锈钢500-5000mm500-2500mmm
PP塑料500-4000mm
工作压力0.6、1.6、2.5、4.0MPa0.6、1.6、2.5MPa
介质密度≥0.6g/cm3≥0.76g/cm3
连接法兰不锈钢法兰20-40 (DN20、PN4.0)
(GB/T9119-2000)
法兰200-25(DN200、PN2.5)(GB/T9119-2000)
PP塑料法兰20-10 (DN20、PN1.0)
(GB/T9119-2000)
法兰200-6 (DN200、PN0.6)(GB/T9119-2000)
主体材料PP塑料,不锈钢
介质温度-40~80℃  0~150℃  0~300℃
(PP塑料-10~60℃)
环境温度-40~70℃
示值误差±10mm
介质粘度≤0.07Pa.S
上、下限开关输出1、控制灵敏度:10mm
2、输出接点容量:报警开关AC220V0.5A转换器AC220V5A
3、接点寿命5万次
电远传连续显示1、精度 ±1.5%
2、输出负载:4-20mA时 0-500Ω
3、信号输出:DC4-20mA输出 二线制
4、防爆特征:iaⅡCT4本质安全型

注:1、侧装式采用不锈钢材质时,测量范围等于安装间距。采用PP材质时,翻柱显示范围=安装间距L-150mm。
 2、安装间距(测量范围)尺寸:500-5000mm(超过5000mm属于特殊定货设计)。

产品选型

XWUHZ

磁翻板液位计


代码

安装方式

2

侧装式

3

顶装式


代码

主体材质

1

ABS

2

304

3

316L

4

304+PTFE


代码

公称压力

1

0.6Mpa(仅适用于主体材质为ABS时)

2

1.6Mpa

3

2.5Mpa

4

4.0Mpa


代码

输出信号

1

基本型

2

带上、下限开关输出

3

带电远传(0~10mA输出,220V,AC)

4

带电远传(4~20mA输出,24V,AC)

5

带本案防爆型远传(4~20mA输出,24V,AC)


安装间距(测量范围)

L1

安装深度(顶装式0~4000mm任选)


介质密度g/cm³
