原理
XW -UHZ侧装式/顶装式防腐磁翻板液位计（PTFE：聚四氟乙烯）适用于地下储罐、槽或池且介质具有腐蚀性的液位的测量，根据不同介质、温度、压力等条件不同分为以下几种形式供客户选择。用户可根据工程需要，配合远传变送器使用，可实现就地数字显示，以及输出4~20mA的标准远传电信号，可根据各种系统配套，也可配套磁致伸缩液位变送器使用，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用，对液位监控报警或对进液出液设备进行控制。

侧装式/顶装式防腐磁翻板液位计（PTFE：聚四氟乙烯）适用于腐蚀性介质且工作温度又较高场合的液位测量，采用先进的不锈钢内衬聚四氟乙烯原料进炉、整体连衬，结构可靠，使用寿命长。是氢氟酸等强腐蚀性介质液位测量的最佳选择。用户可根据工程需要，配合远传变送器使用，可实现就地数字显示，以及输出4~20mA的标准远传电信号，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用，对液位监控报警或对进液出液设备进行控制
防腐磁翻板液位计（也可称为磁翻板液位计）根据浮力原理和磁性耦合作用研制而成。当被测容器 中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子 内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱 翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时 翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实 际高度，从而实现液位清晰的指示。

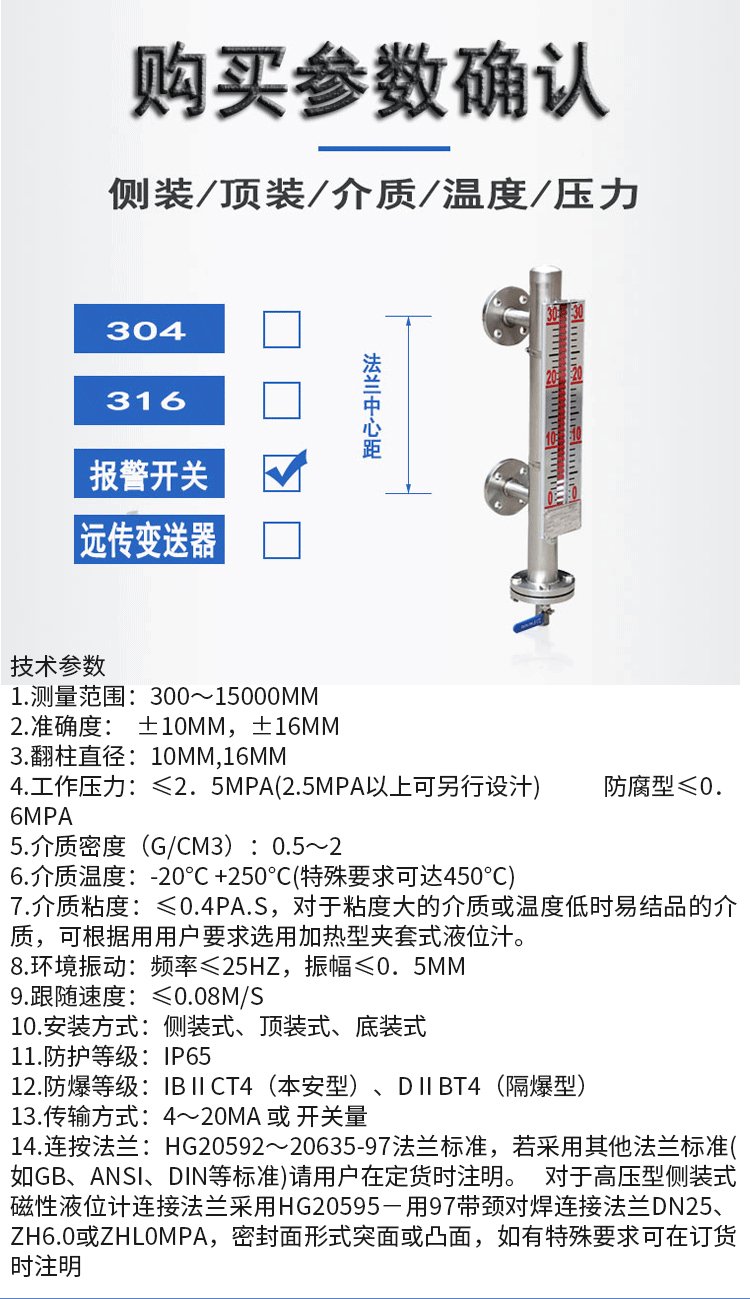

防腐磁翻板液位计技术参数

测量范围：300～4000㎜（超过5000mm时可特殊订制）
显示精度：±10mm；
工作压力：PP：常压
介质温度：PP：-20～70℃；
介质密度：≥.0.5g/cm3；
介质粘度： ≤0.4Pa·S；
过程连接：DN2025/50/80/150 PN1.0 （执行标准HG20592~20635-97），如需其它标准可按客户要求制造。
接液材质：/PP等等
（按介质化学性质及使用温度压力选择）
浮子材质：316L、PVC/UPVC/CPVC/PP、PTFE、钛等。

防腐磁翻板液位计的特点
●适合容器内液体介质的液位、界面的测量。除现场指示，还可配远传变送器、报警开关、检测功能齐全。
●指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要
改变角度。
●测量范围大，不受贮槽高度的限制。
● 指示机构与被测介质完全隔离，密封性好，可靠性高，使用安全。
● 结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。
基本型磁翻板液位计的主要技术指标
●测量范围：500~18000mm
●精 确 度：±5mm ±10mm（高温型）
●工作压力：≤2.5MPa（普通型）
          ≤10.0MPa（高压型）
           ≤32.0MPa（超高压型）
           ≤2.5MPa（防腐型）
●介质密度：0.45~2g/cm3
●介质密度差：≥0.15g/cm3（测量界位）
●介质温度：-80℃~+450℃
●介质粘度：≤0.4Pa.s，对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选用加热夹套式液位计。
●环境振动：频率≤25HZ，振幅≤0.5mm
●接口法兰：采用化工部1997年最新颁发的HG20592~20635-97法兰标准。
             如用户需采用其他标准（如GB、ANSI、DIN等标准）可根据用户需要设计。

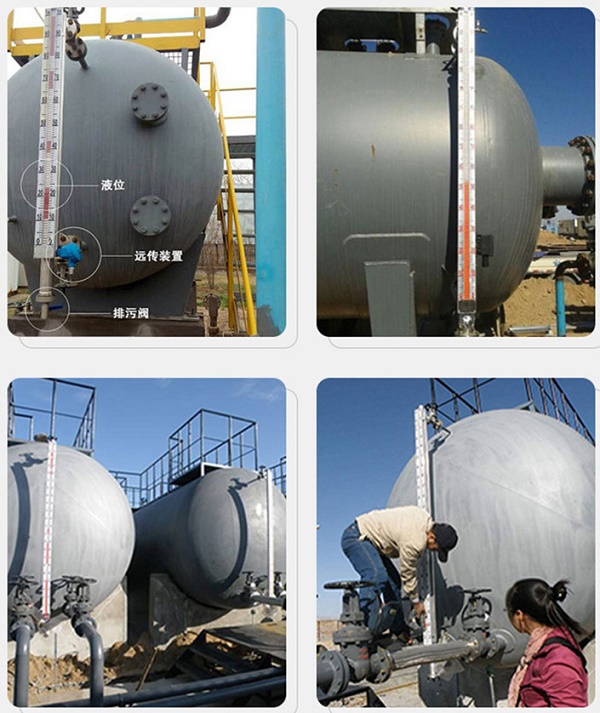

现场安装示例


产品选型

XW`UHZ	磁翻板液位计

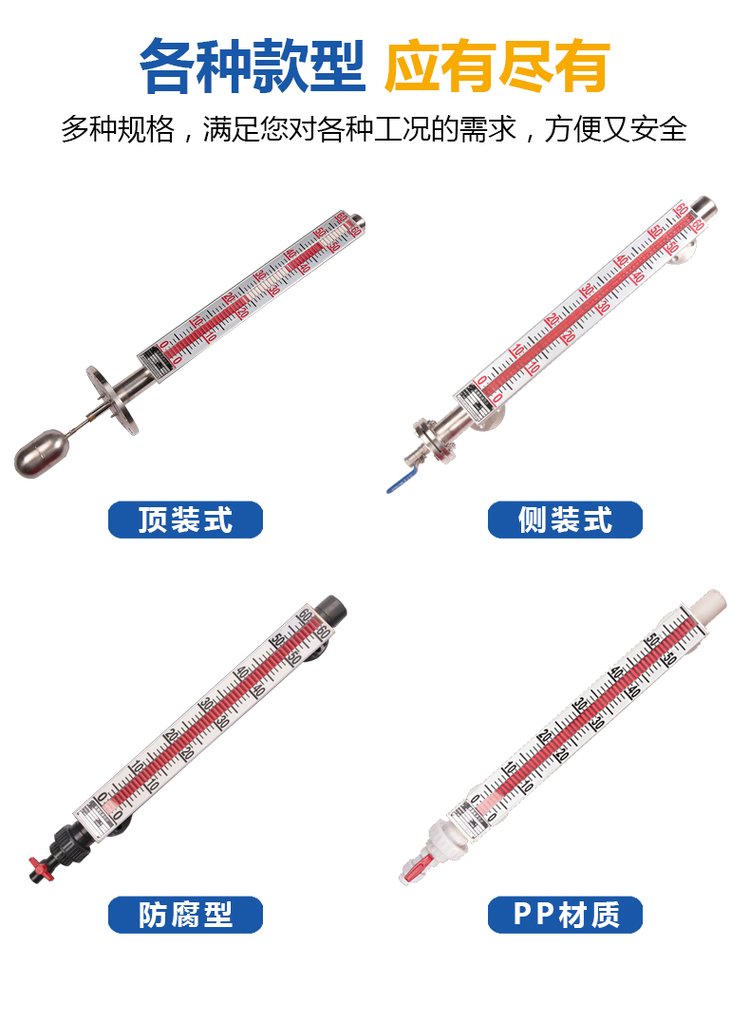

	代码	安装方式
	2	侧装式
	3	顶装式
		代码	主体材质
		1	ABS
		2	304
		3	316L
		4	304+PTFE
			代码	公称压力
			1	0.6Mpa(仅适用于主体材质为ABS时)
			2	1.6Mpa
			3	2.5Mpa
			4	4.0Mpa
				代码	输出信号
				1	基本型
				2	带上、下限开关输出
				3	带电远传（0~10mA输出，220V，AC）
				4	带电远传（4~20mA输出，24V，AC）
				5	带本案防爆型远传（4~20mA输出，24V，AC）
					安装间距（测量范围）
					L1	安装深度（顶装式0~4000mm任选）

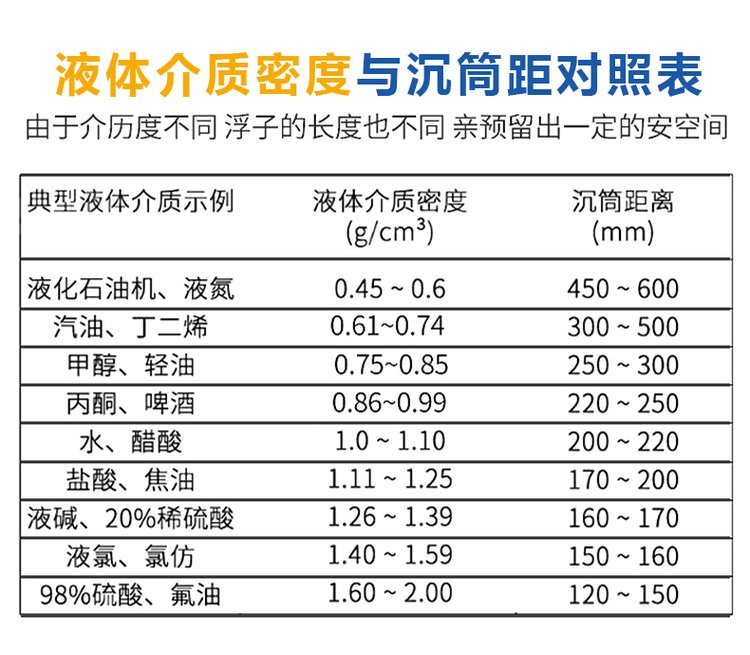

						介质密度g/cm³
