一、产品概述：

LA系列齿轮流量计是容积式流量计的一种，用于精密的连续或间断的测量管道中液体的流量或瞬时流量．它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复的充满和排放该体积部分流体的次数来测量流体体积总量。

二、工作原理与结构：

LA系列齿轮流量计腔体内有一对互相啮合的齿轮作为转子，两个齿轮与腔体可以分别构成一个固定的体积，称为标准容积、流量就是通过计算一定时间内来流通过标准容积的个数来计量。两个精密配合的齿轮封闭在坚固的腔体内，工作时，被测液体推动齿轮旋转，由非接触式的检测器检测齿轮的转动。齿轮间的的间隙形成测量腔室。每齿经过检测器时，检测器产生一个脉冲。输出的脉冲信号经仪表容积/脉冲（Vm）换算和处理，显示为满足用户要求的读数。此流量计特别适用于精密、高压、高黏度环境。

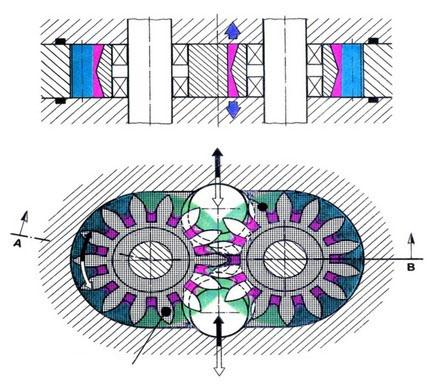

结构原理图

三、应用场合：

XW-LA系列齿轮流量计广泛应用于石油、石化、天然气、化工、造纸、汽车、食品等行业，还用于测量小管径的微小流量的计量。

四、主要特点：

1、流量测量与流体的流动状态无关；

2、粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此被测介质的粘度愈大，泄漏误差你愈小，对测量愈有利；

3、计量精度高，适用于高粘度介质流量和测量，但不适用于含有固体颗粒的流体，需加装过滤器；如介质中夹杂有气体，也会引起测量误差；

4、体积小、重量轻、运行时振动噪声小，可测量粘度高达10000pa.s的流体。计量精度为0.5级、0.2级。测量范围宽zui高可达50：1；

5、有通用型、高压型、食品型等多种，适用于各种清洁液体的微小流量测量。

五、技术参数：

（一）  仪表参数

（二）  使用环境
温度-20℃～+50℃ 湿度5%～95% 气压85kpa～106kpa。
（三） 电气指标
1、 供电：内电源3.6V锂电池，功耗＜1mw；外电源12VDC～24VDC,功耗＜2w；
2.、 输出方式：脉冲、电流、RS485Mudbus 、Hart协议--等；
六、外形尺寸：

七、安装方式：
注意：任意方向、前段无需直管段。如有杂质，需加装过滤器。
八、 选型编码：

九、设计选用及订货须知事项：

1、流量计名称、型号。规格、材质等。

2、介质温度（℃）、工作压力（Mpa）、流量范围（m3/h）。

3、介质粘度值或介质名称。

4、有无特殊要求（如防爆等）。

5、你需要详细了解有关产品，请来电索取资料。
